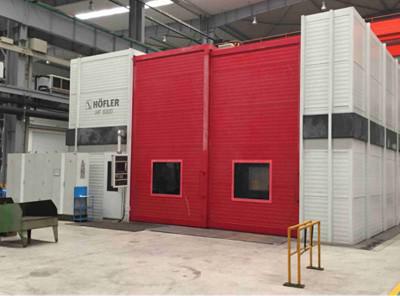

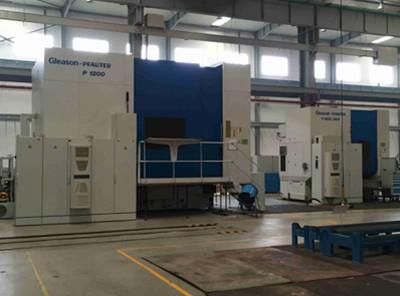

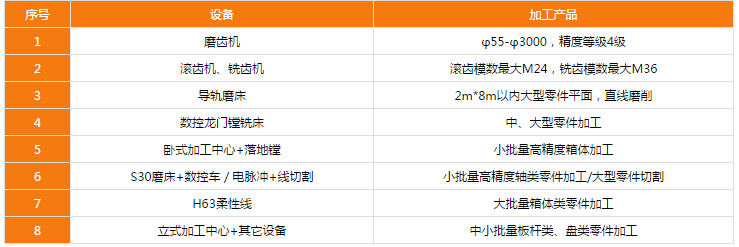

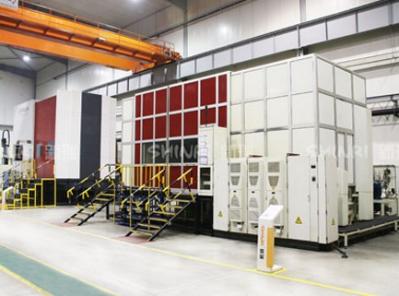

工件       最大齿顶圆(外齿, 无后立柱)         3200mm

              最小齿根圆(外齿)                          200mm

              模数(外齿)                                    2-40mm

              模数(内齿)                                    2-18mm

              齿宽(外齿,螺旋角为0度)               1200mm

              齿宽(内齿,螺旋角为0度)                480mm

磨头       磨头旋转角度（外齿)                   ±35°

              磨头旋转角度（内齿)                   ±12°

              砂轮内径(外齿)                             160mm

              砂轮内径(内齿)                             100mm

              砂轮外径(外齿)                             400-500mm

              砂轮外径(内齿)                             300mm

              砂轮宽度(外齿)                             32-100mm

              砂轮宽度(内齿)                             50mm

工作台   外径                                              2000mm

              承重                                              30t

　　采用龙门式布局，由床身、双立柱及横梁组成封闭的框架结构。床身与工作台采用双V型自位导轨副），工作台导轨为贴塑导轨。磨头沿拖板导轨作垂直升降运动；拖板沿横梁导轨作横向运动；工作台纵向运动由液压驱动，可无级调速，运动平稳，并有油温控制装置。磨头的垂直进给、横向进给运动、砂轮修整进给运动均由交流伺服系统驱动，各进给轴既可作快速进给运动，又可作断续进给运动。

1.工作台(长×宽):8000×2000mm

2.磨削最大宽度:1700mm

3.立柱间距(装有罩壳):1720mm

4.磨削最大长度: 8000mm

5.工作台速度为5M/min的最小磨削长度为175mm

6.最大磨削高度: 1550mm

7.T型槽尺寸:

   T 型槽数量   7

   T 型槽间距   210

   T 型槽宽度   28

8.工件最大允许重量:14700Kg

9.磨削精度:

   直线度1000:0.005

   平行度1000:0.008

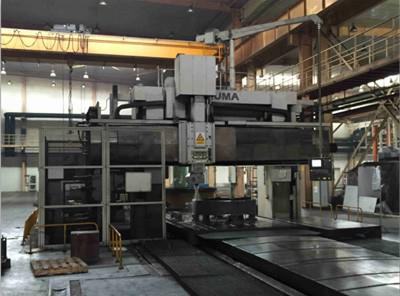

　　本机床是一台原装进口的日本大偎，动梁式龙门数控镗铣床，是一台高效多功能大型数控机床。本机床有X轴、Y轴、Z轴三个坐标轴，各坐标轴均可以自动定位。本机床能完成铣、钻、铰、镗、攻丝等各种工序的加工，本机床为三轴联动控制。自带立卧两用的附件头，零件一次装夹可完成多个面得粗精加工。

工作台尺寸：2500mm×7800mm

行程：X轴8000mm

           Y轴3700mm

           Z轴道800mm(滑枕   上下)

           W轴1300mm(横梁上下)

龙门立柱开档：3050mm

工作台面到主轴端面 ：0～1720mm

T型槽：24H7×13

主轴：转速 10～3000 r/min

锥孔：7/24 锥度  NT 50

进给速度：快速进给    X、Y 15m/min

                                    Z 10m/min

                  切削进给   1～10000mm/min

工作台最大承载：20000Kg

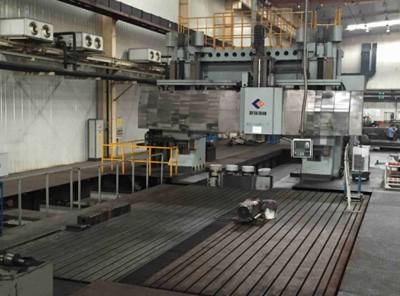

　　本机床是一台大型动梁式龙门加工中心，是一台高效多功能数控机床。本机床有X、Y、Z、W1、W2五个坐标轴，各坐标轴均可自动定位。本机床能完成铣、钻、铰、镗、攻丝等各种工序的加工。本机床适用于各种板件、盘件、壳体件、模具等复杂零件的多品种中小批量生产。本机床为三轴三联动五面体加工机床, 配备双交换工作台以完成已加工件和待加工件的自动交换。

工作台尺寸：2500mm×9000mm

行程：X轴9500mm

          Y轴4500mm

          Z轴1000mm(滑枕上下)

          W轴1450mm(横梁上下)

主轴功率：37/51Kw

主轴锥孔：ISO 50

主轴端面距工作台距离：150-2550mm

过龙门宽度：3500mm

工作台最大承载：2000Kg/m2

定位精度：0.008/1000(全长)

                  X/W 0.015      Y/Z 0.013

重复定位精度：X/Y/Z  0.008        W/0.010

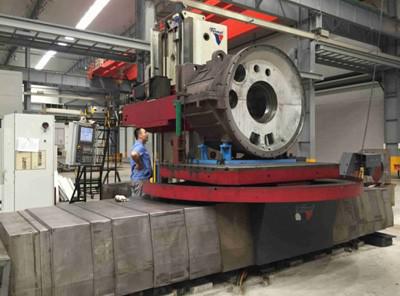

　　捷克飞马特WFTWFT13卧式镗铣加工中心有着全世界需求的刨台式镗床的最新技术，该机床特点：高刚性、高精度、载重大，可实现一次装夹、连续控制、高效率加工各类复杂工件，尤其适合中型大小箱体类零件的镗孔、铣平面、钻孔等加工。

工作台尺寸：1800mm×2200mm

镗杆直径：Φ130mm

主轴锥孔：ISO  50

主轴转速：10-3000r/min

滑枕尺寸：400×400mm

X轴行程(工作台纵向)：3000mm

Y轴行程(主轴箱上下)：2000mm

Z轴行程(立柱横向) ：1700mm

W轴行程（镗杆行程）：730mm

全部轴工作进给： 8000mm/min

X、Y快进速度：12000mm/min

Z、W快进速度：10000mm/min

X、Y、 Z、W轴定位精度：0.008mm

X、Y、Z、W轴重复定位精度：0.005mm

工作台回转定位精度：  2sec

工作台回转重复定位精度：  1sec

工作台最大承载：12000Kg

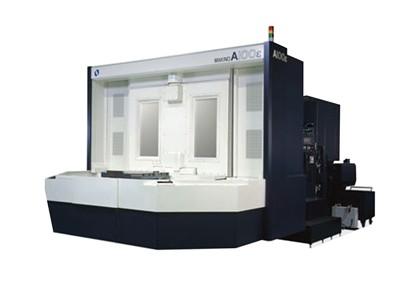

本机床是一台原装进口日本的牧野机床，本机床的五大铸件均经过有限元分析，加强筋布置合理、科学，能承受大的扭矩和冲击。机床底座为整体铸造，刚性好，加工时无振动。各轴移动导轨均选用高刚性线性导轨，具有摩擦小、寿命长、动态响应速度快等优点。机床标准配置360°X1回转工作台，齿盘定位，分度精度高、刚性好，一次装夹可对零件进行多面加工。交换机构的定位精度与重复定位精度高，保证零件的加工质量。

工作台大小：1000×1000mm

X、Y、Z轴行程：1700×1350×1400mm

主轴转速：20～12000 r/min

主轴中心到工作台距离：100～1450mm

工作台中心到主轴轴线距离：70～1470mm

工作台最小转角：5°

工作台旋转时间90°/180°：5.1s/6.6s

工作台高度：1500mm

工作台最大载重：3000kg
