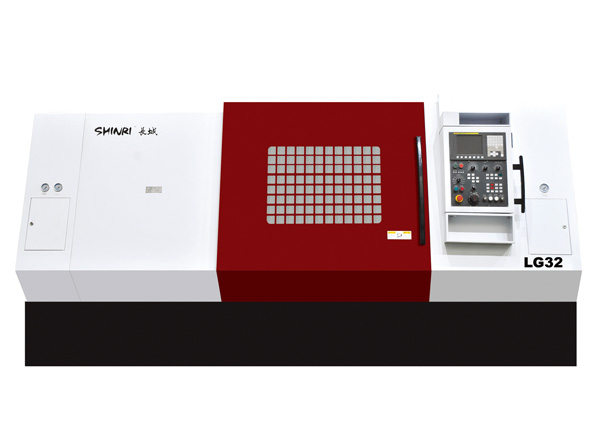

LG系列为我公司第二代新型数控车床,整体45°倾斜导轨床身结构,具备高性能、高稳定的特性,提供了更加完美的加工方案。机床造型美观大方,安 全可靠,人机功能得到充分体现。具备先进的控制系列和驱动技术,是车削加工的一款高精度、高稳定、高效率精品设备。
本系列机床采用模块化设计,可以根据配置的不同变化和用户的特殊要求, 提供具备特殊功能或个性化产品,同时还可以配成车削中心产品。高刚性矩形贴塑滑动导轨副,动态性能好;主传动系统采用高性能的AC主轴伺服电机驱动,主轴箱采用无齿传动,密闭 式油脂润滑,低噪声,发热少,运动平稳;主轴前后轴承均配置角接触主轴球轴承组合,充分满足了重切削下的径向、 轴向载荷;采用进口电动(液压)转塔刀架,可实现高刚性下的强力切削,双向就近选 刀,提高生产率;X、Z轴均采用交流伺服电机驱动,半闭环控制,并可以选配全闭环控制;尾架套筒采用芯轴回转结构。尾座套筒可编程控制; 采用全防护设计,配摆动式操纵台,设有安全保护措施和报警设置;精心设计的排屑器与水箱分离结构,方便了水箱的清理;冷却系统采用高扬 程软体泵,使零件加工得到极佳的冷却效果。
LG系列全功能数控车床/车削中心 | ||||||
LG16A | LG20A | LG32 | LG40 | LG63 | ||
床身上最大回转直径 | mm | Φ400 | Φ500 | Ф630 | Ф670/Ф630 | Ф800/Ф760 |
床鞍上最大回转直径 | mm | Φ280 | Φ300 | Ф420 | Ф460 | Ф640 |
最大车削直径 | mm | Φ360 | Φ400 | Ф600 | Ф600 | Ф800 |
最大车削长度 | mm | 500 | 400/650/1000 | 750/1200/1800 | 1500/2500 | 1500/3000 |
主轴最高转速 | r/min | 5000 | 3500 | 2500 | 2000 | 1800 |
主电机功率 | kW | 5.5/7.5 | 11/15 | 18.5/22 | 22/30 | 22/30 |
快移速度(X/Z) | m/min | 16/20 | 18/20 | 12/16 | 9/13 | 10/10 |
刀架型式/工位数 | 液压刀台/8 | 电动刀台/8 | 液压刀台/12 | 液压刀台/12 | 液压刀台/12 | |
最大镗刀杆直径 | mm | Φ40 | Φ40 | Ф50 | Ф60 | Ф80 |
机床重量 | t | 2.6 | 4.8/5.3/5.8 | 8/9/10.5 | 12.6/14.8 | 14.5/20.5 |
